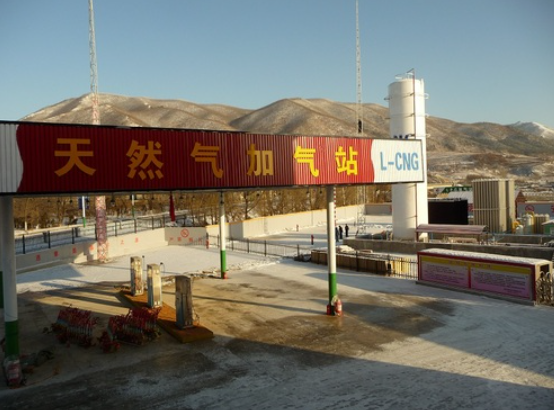

Эксплуатация резервуаров-хранилищ в системах регулирования давления природного газа среднего и высокого давления

Давление внутри резервуара-хранилища, входящего в состав системы регулирования давления природного газа среднего и высокого давления, поддерживается на постоянном уровне. Посредством использования встроенного в резервуар клапана создания давления, контура создания давления и испарителя создания давления (наддува) внутреннее давление в резервуаре регулируется в заданном диапазоне. Если давление внутри резервуара опускается ниже требуемого уровня, заданное значение давления может быть повышено путем регулировки клапана создания давления; это позволяет обеспечить достаточное давление подачи жидкой фазы для гарантии непрерывного и стабильного газоснабжения. В режиме нормальной эксплуатации клапан входа жидкой фазы и клапан выхода газовой фазы испарителя создания давления резервуара должны оставаться открытыми для обеспечения корректной работы испарителя и поддержания требуемого рабочего давления внутри резервуара.

Что касается процесса газоснабжения в системе регулирования давления природного газа среднего и высокого давления: при использовании сжиженного природного газа (СПГ) трубопроводы и сопутствующее оборудование необходимо предварительно продуть от воздуха с использованием инертного газа (например, азота). Впоследствии инертный газ, находящийся в трубопроводах и оборудовании, должен быть вытеснен природным газом. Подача СПГ может быть начата только после того, как будет подтверждено, что концентрация природного газа в системе достигла требуемого уровня. Откройте клапаны, расположенные до и после испарителя атмосферного типа, а также клапаны, ведущие к точкам потребления газа в производственном цехе. Затем медленно откройте клапан выхода жидкой фазы на резервуаре-хранилище. По мере прохождения СПГ через испаритель атмосферного типа он поглощает тепло из окружающего воздуха, в результате чего жидкая фаза переходит в газообразное состояние; одновременно с этим газ нагревается, и его температура приближается к температуре окружающей среды. Испаренный природный газ из системы регулирования давления среднего и высокого давления далее поступает в группу клапанов первичного регулирования давления, где его давление снижается до более низкого значения. Затем он проходит по технологическим трубопроводам к группе клапанов вторичного регулирования давления, расположенной непосредственно перед газопотребляющим оборудованием, и — после прохождения этапа вторичного регулирования давления — поступает в оборудование для использования. Эксплуатация резервуара-хранилища, главным образом, сводится к открытию и закрытию клапанов на линиях выхода жидкой фазы и выхода газовой фазы. Как правило, выходы как для жидкой, так и для газовой фазы оснащаются двухклапанной конфигурацией: клапан, расположенный ближе всего к резервуару, служит постоянно открытым «корневым клапаном», тогда как второй выполняет функцию «клапана управления технологическим процессом». Такая схема гарантирует, что в случае повреждения клапана управления (например, вследствие частых циклов открытия и закрытия) корневой клапан, находящийся в непосредственной близости от резервуара, может быть перекрыт для изоляции линии, что позволяет безопасно выполнить ремонтные работы.
