Характеристики узлов коммерческого учета в трубопроводных сетях

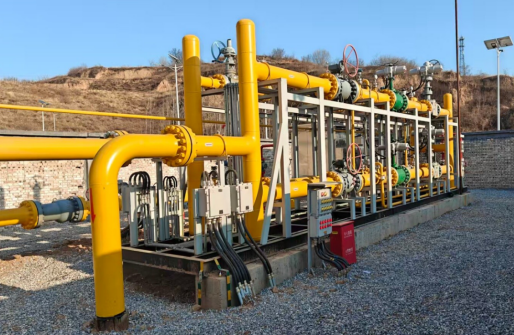

Проектирование и строительство систем учета для узлов коммерческой передачи природного газа должны строго соответствовать специфическим проектным требованиям и критериям. Как правило, такие системы состоят из нескольких подсистем — включая системы фильтрации, измерения, сопоставления потоков, газохроматографического анализа, оперативной калибровки, сброса газа и обнаружения утечек — и обязаны отвечать требованиям соответствующих норм и правил монтажа трубопроводов.

Требования к точности работы системы фильтрации в данном контексте являются значительно более жесткими, чем в других областях применения. Система измерения, помимо использования турбинных или ультразвуковых расходомеров газа, требует наличия прямых участков трубопровода (до и после расходомера), соответствующих установленным нормам; кроме того, она должна быть сопряжена с вычислителем расхода для выполнения температурной и барометрической коррекции с целью точного расчета расхода, при этом данные о составе газа предоставляются поточным газовым хроматографом. Подсистема сопоставления потоков предусматривает последовательное размещение двух или более расходомеров для обеспечения возможности взаимной перекрестной проверки показаний. Подсистема оперативной калибровки реализуется путем включения в схему системы специальных калибровочных портов в соответствии с технологическими требованиями. В качестве общего принципа для системы сброса газа применяется централизованная схема вентиляции. Кроме того, система обнаружения утечек газа может быть функционально связана с основными отсечными клапанами и системой сброса; в случае возникновения опасной утечки на объекте система управления станции подает команду на закрытие основных клапанов и активирует систему сброса для выполнения аварийной продувки.

Данная система предъявляет жесткие требования, прежде всего, к расходомерам, сопряженным с ними прямым участкам трубопровода, газоанализаторам и устройствам подготовки потока. Во-вторых, отсечные клапаны, расположенные до и после расходомеров, являются критически важными компонентами и должны соответствовать стандарту «нулевой утечки». Наконец, техническая компетентность производителя оборудования и точность выполнения монтажных работ оказывают прямое влияние на общую точность работы системы учета. Соблюдение вышеупомянутых принципов является фундаментальной предпосылкой для обеспечения требуемой точности измерений всей системы.
