Области применения оборудования для подмешивания водорода в природный газ

Подмешивание водорода в природный газ представляет собой энергетическую технологию, в рамках которой водород смешивается с природным газом в определенном объемном соотношении — образуя обогащенный водородом природный газ (HCNG) — и впоследствии транспортируется и используется через существующие сети газопроводов природного газа.

Этот процесс подразумевает смешивание водорода с природным газом в различных пропорциях с последующим использованием существующей инфраструктуры газопроводов для доставки полученной смеси конечным потребителям. Сфера применения данной технологии охватывает преимущественно четыре ключевых направления: оценка эксплуатационных характеристик трубопроводов, транспортирующих обогащенный водородом природный газ; анализ характеристик сгорания газовой смеси; демонстрация и верификация практических сценариев применения; а также создание соответствующих баз данных. Ключевым параметром данной технологии является соотношение подмешивания водорода; использование обогащенного водородом природного газа позволяет улучшить характеристики сгорания и повысить эффективность процесса горения. Основными компонентами технологии управления по принципу «слежения за потоком» (которая обеспечивает динамическую корректировку соотношения подмешивания в зависимости от расхода газа) являются, во-первых, статические смесители, а во-вторых — интеллектуальное автоматизированное оборудование управления (такое как быстродействующие электрические регулирующие клапаны, регуляторы давления, расходомеры и ПЛК-контроллеры). Благодаря использованию высокой адаптивности и интеллектуальных возможностей управления вспомогательной инфраструктуры, данная технология позволяет гибко и оперативно регулировать соотношение подмешивания водорода с высокой степенью точности. В контексте демонстрационных проектов по подмешиванию водорода в природный газ — где соотношение подмешивания, как правило, остается невысоким — предъявляются повышенные требования как к точности, так и к гибкости управления; следовательно, технология управления по принципу «слежения за потоком» наилучшим образом подходит для удовлетворения специфических потребностей подобных демонстрационных инициатив. На текущем этапе в рамках маломасштабных демонстрационных проектов уже удалось достичь высоких эксплуатационных показателей как в части концентрации подмешиваемого водорода, так и в части точности управления процессом.

Соотношение подмешивания водорода: В демонстрационных проектах, реализуемых в нашей стране, доля подмешиваемого водорода, как правило, варьируется в диапазоне от 3% до 30%; на международном уровне максимальное соотношение при транспортировке обогащенного водородом газа достигало 20%.

Выбор материалов: В городских газораспределительных сетях преимущественно используются трубопроводные материалы с невысокими прочностными характеристиками. Хотя риск разрушения материалов вследствие водородного охрупчивания в подобных системах остается относительно низким, стандартизированные нормативные документы, специально регламентирующие данную область применения, на сегодняшний день еще не разработаны. Давление в городских трубопроводных сетях, как правило, не превышает 4 МПа, в то время как в бытовых газопроводах, подводящих газ к жилым помещениям, рабочее давление обычно составляет менее 0,01 МПа. Сами трубопроводы преимущественно изготавливаются из марок стали пониженной прочности, таких как API 5L Grade A или X42.

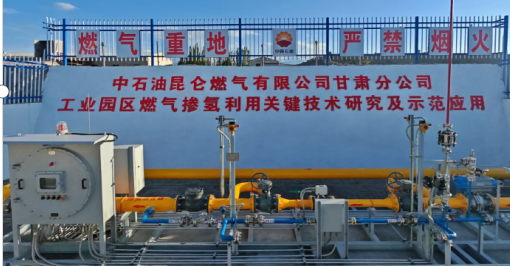

Китай уже успешно реализовал демонстрационные проекты по подмешиванию водорода в низких концентрациях как в жилом, так и в промышленно-коммерческом секторах.

Жилой сектор стал объектом масштабных исследований и демонстрационных мероприятий, в ходе которых были получены предварительные доказательства технической осуществимости подмешивания водорода в низких концентрациях. Национальные инициативы — такие как демонстрационный проект по подмешиванию водорода в жилом секторе в городском округе Чаоян (провинция Ляонин) и комплексная экспериментальная платформа по подмешиванию водорода в городские газовые сети в Шэньчжэне — успешно продемонстрировали практическое применение обогащенного водородом газа в бытовых кухонных плитах; при этом, как правило, использовалась пропорция подмешивания, составляющая около 10%. Параллельно с этим был накоплен значительный объем исследовательских данных в лабораторных условиях; согласно экспериментальным результатам, полученным такими учреждениями, как Университет Тунцзи, обычные бытовые газовые плиты способны продолжать нормально функционировать при доле подмешиваемого водорода, достигающей 20%. В промышленном и коммерческом секторах лидирующие позиции в рамках демонстрационных операций заняли котельные установки, и цепочка поставок соответствующего оборудования также начала перестраиваться в этом направлении. В ходе демонстрационного проекта по использованию природного газа с примесью водорода в Чаояне (провинция Ляонин) предварительные результаты подтвердили, что газовые котлы могут нормально работать в долгосрочной перспективе при доле подмешиваемого водорода, составляющей 10%. На национальном уровне также имеются примеры, когда предприятия — в частности, в хлор-щелочной промышленности, располагающие ресурсами побочного водорода, — приобретали и вводили в эксплуатацию котлы, рассчитанные на использование природного газа с примесью водорода. Котельное оборудование, способное работать на смеси водорода и природного газа в полном диапазоне пропорций, уже было успешно установлено и введено в эксплуатацию.

Данная технология предполагает использование крупномасштабных возобновляемых источников энергии — таких как ветровая и солнечная энергетика — для производства водорода, тем самым решая задачи, связанные с его хранением и транспортировкой. Она предлагает жизнеспособное решение для масштабного и комплексного использования водородной энергии, одновременно позволяя заместить часть объемов сжигаемого природного газа и тем самым сократить выбросы углерода. Этот подход полностью согласуется с национальными целями по достижению пика выбросов углерода и углеродной нейтральности, представляя собой ключевое направление исследований в области транспортировки и масштабного использования водородной энергии как на национальном, так и на международном уровнях.
